SYNC-24-aaK/bbK 两组不同阻值输出系列电动电位器

             SYNC系列前面板

                 SYNC系列后面板

(1) 产品概述:
SYNC系列电动电位器，是一种电动执行机构，根据输入
的不同控制信号，通过电路来改变极性，驱动微型伺服电机正转或反转，最终改变电位器输出电阻的大小。
本系列电动电位器可以选择两个不同的阻值输出，具有输入功率小、接线简单、控制方便等优点，尤其适合在远程控制、自动控制中以及测试平台使用。
输出的两个不同阻值可以任意选择，范围从100Ω-100KΩ，可以很方便地用于发电机实验平台的测试。

(1)　电动电位器的接线示意图如下：

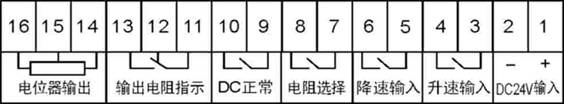

端口接线示意图如下：

1端接工作电压  DC24V +(正极)
2端接工作电压  DC24V- (负极)

3-4端，闭合(升速)，输出电阻 14-15端增加，15-16端减少
5-6端，闭合(降速)，输出电阻 14-15端减少，15-16端增加

7-8端，(aa)K/(bb)K 输出电阻的选择开关，
当7-8端不接通时，表示常态，14-15-16端输出电阻是　(bb)K
当7-8端闭合时，  表示转换，14-15-16端输出电阻是　(aa)K

特别提醒：为了避免柴油机异常转速波动，7－8端的切换请在停机时完成。

 9-10端，DC24V电源正常指示开关
当DC24V电源正常时，9－10端闭合

11-12-13端   输出电阻(aa)K/(bb)K 状态指示
当输出电阻为　(bb)K时，11－12端是闭合的
当输出电阻为　(aa)K时，11－13端是闭合的

14-15-16端   输出可调电阻的阻值，15端为中心抽头

 (2) 产品参数

SYNC----------24-----------------1K/5K
系列号   工作电压    阻值范围(两组值可任意搭配)

       (b)  技术参数（输入为±DC24V时）
输入电压：     ±DC24V±20%
功耗：         ≤5W
调节速率：     12rpm
最小调节精度： 1/30圈
电位器：       10圈
阻值范围： 两组输出电阻可任意选择，范围从100Ω到10kΩ

(c) 选型表

（3） 使用环境
1．剧烈振动场合，应采取适当减振措施。
2．环境温度＜45℃。
3．在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施

(4)   安装尺寸图
